Пошаговая инструкция по установке Wi-Fi-контроллера DW21-B в кондиционеры Daikin FLXB. Понадобится крестообразная отвёртка.

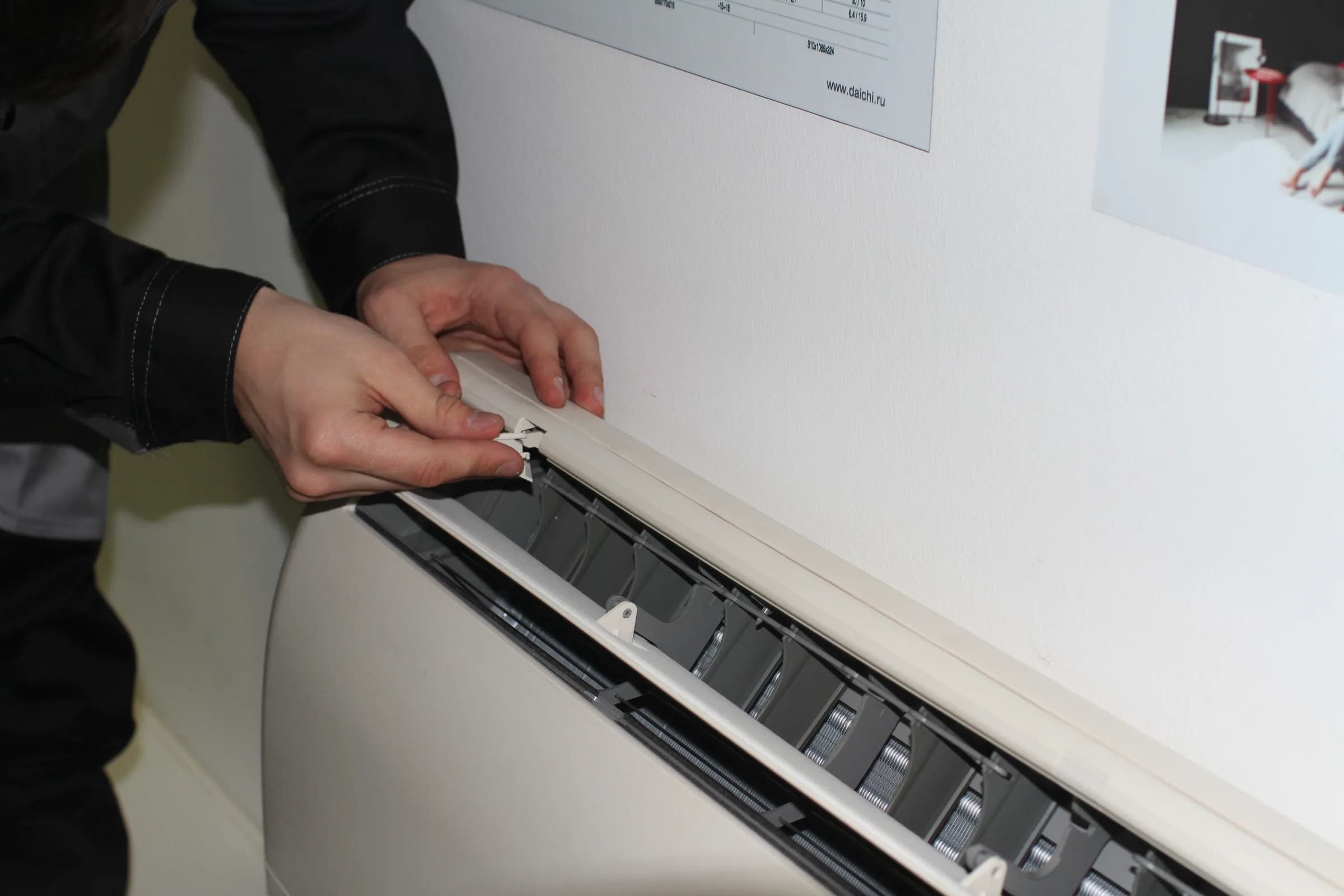

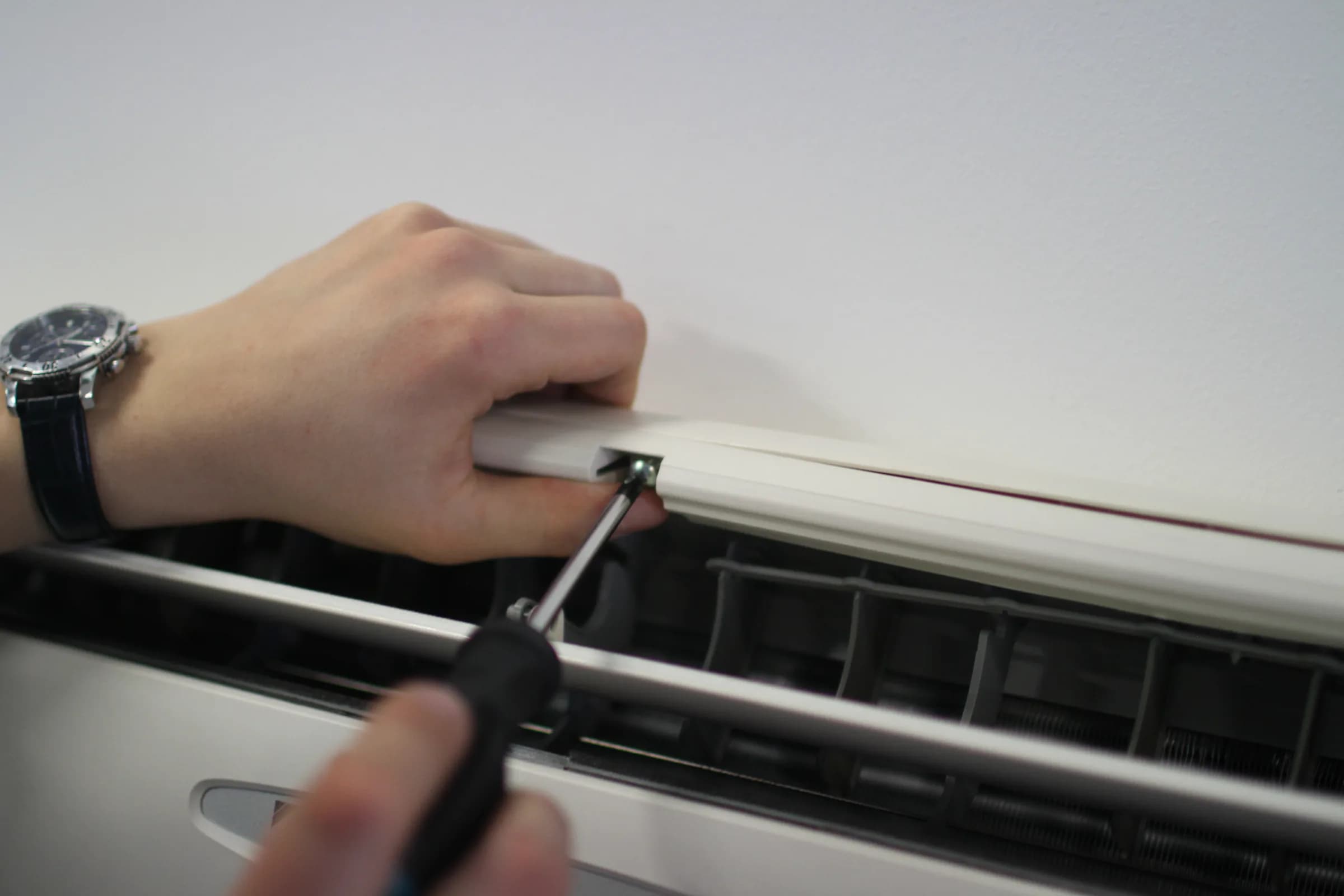

Снимите 3 заглушки скрывающие винты крепления панели внутреннего блока.

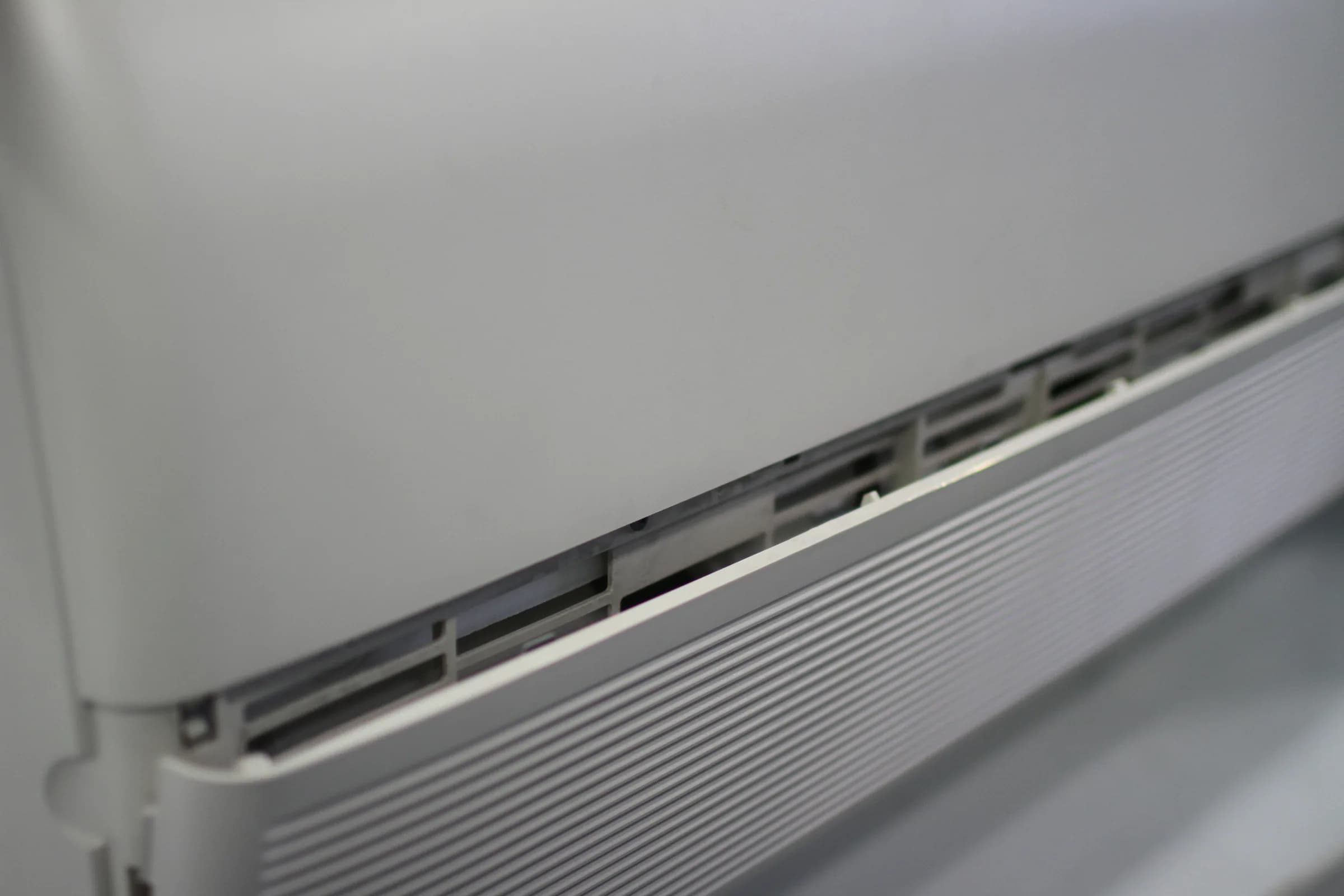

Открутите 3 винта крепления корпуса внутреннего блока. Нужна крестообразная отвёртка.

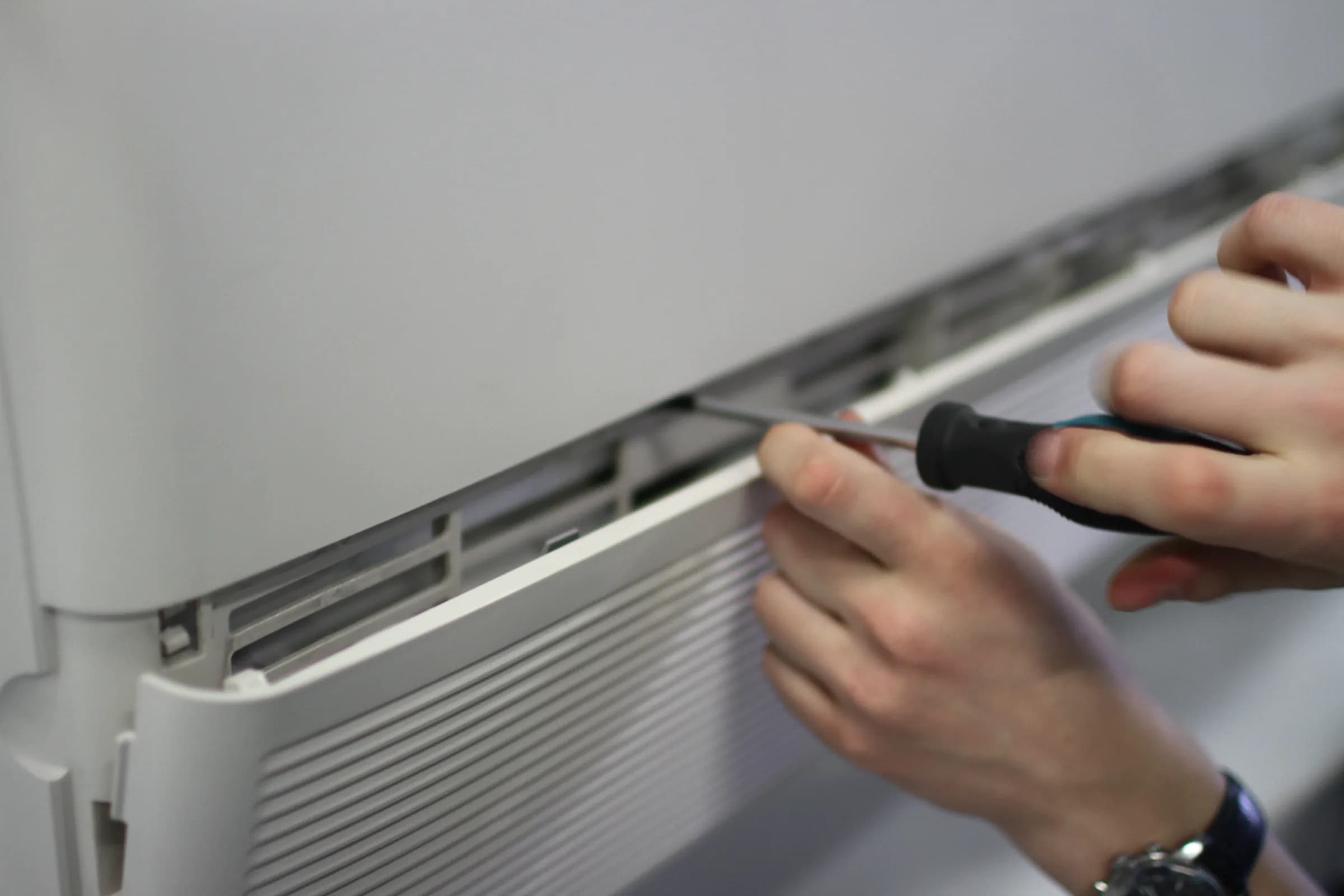

Открутите 2 винта за панелью фильтров. Нужна крестообразная отвёртка.

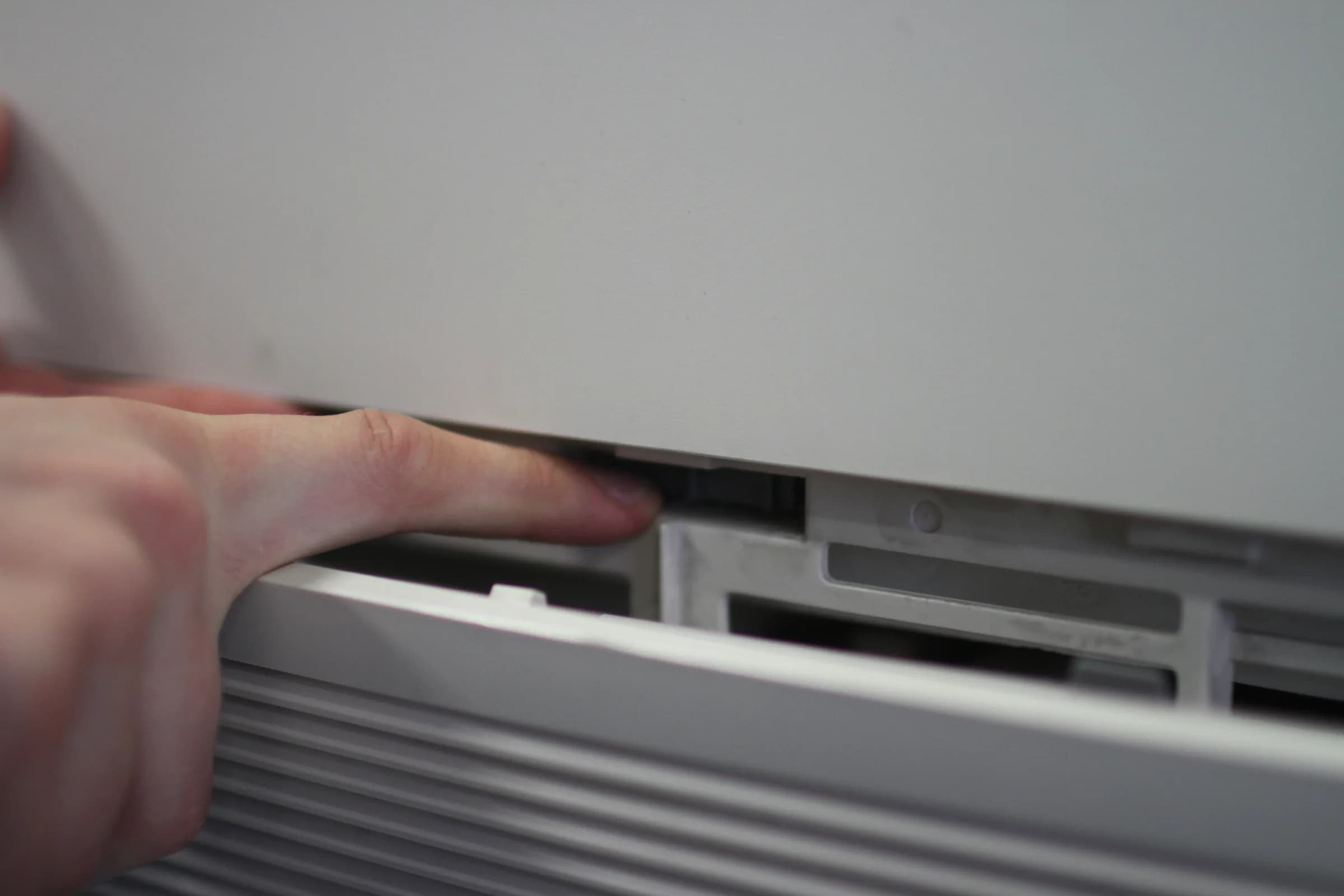

Отщелкните центральный фиксатор.

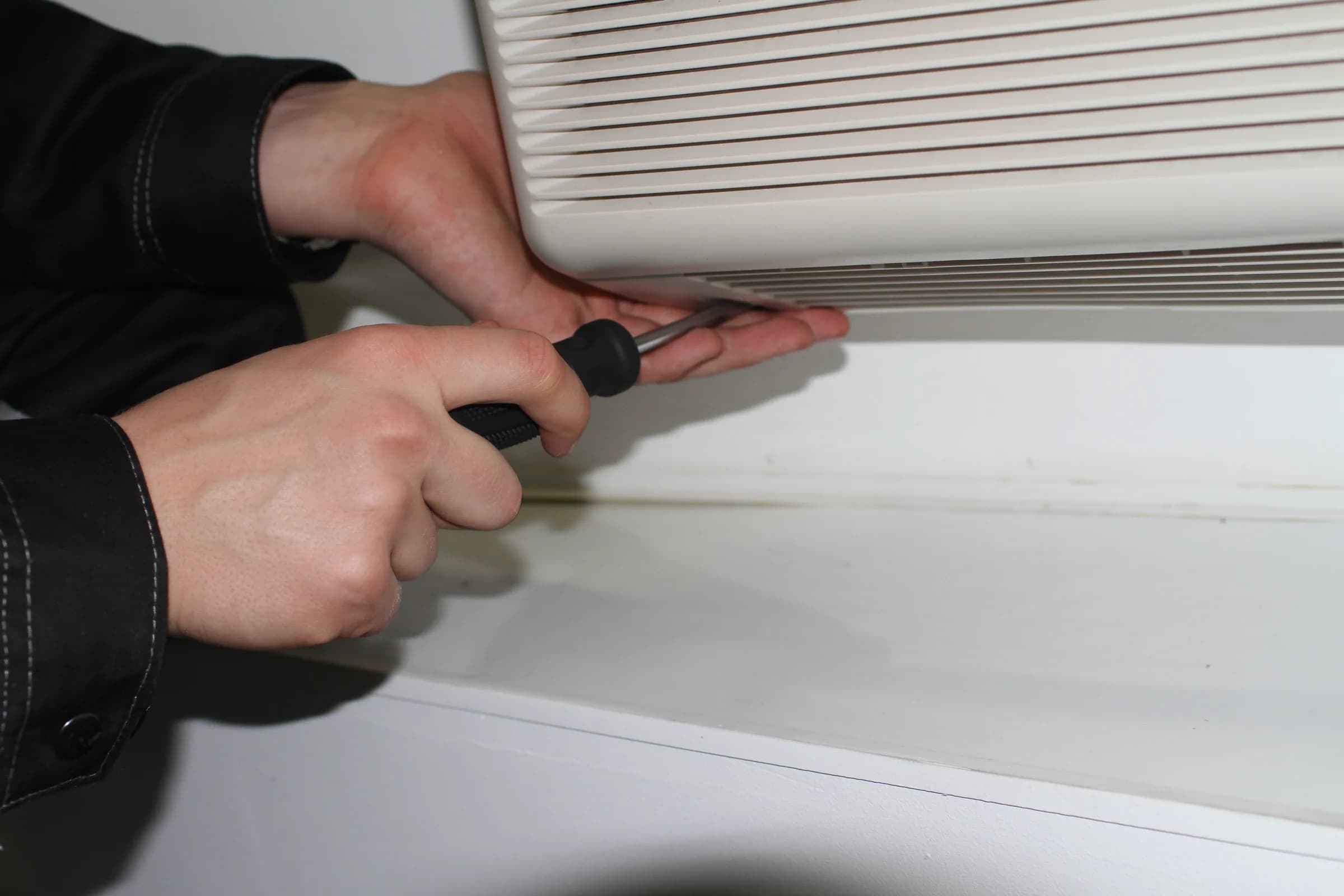

Открутите 2 винта под крышкой блока фильтров. Нужна крестообразная отвёртка.
Снимите корпус внутреннего блока.

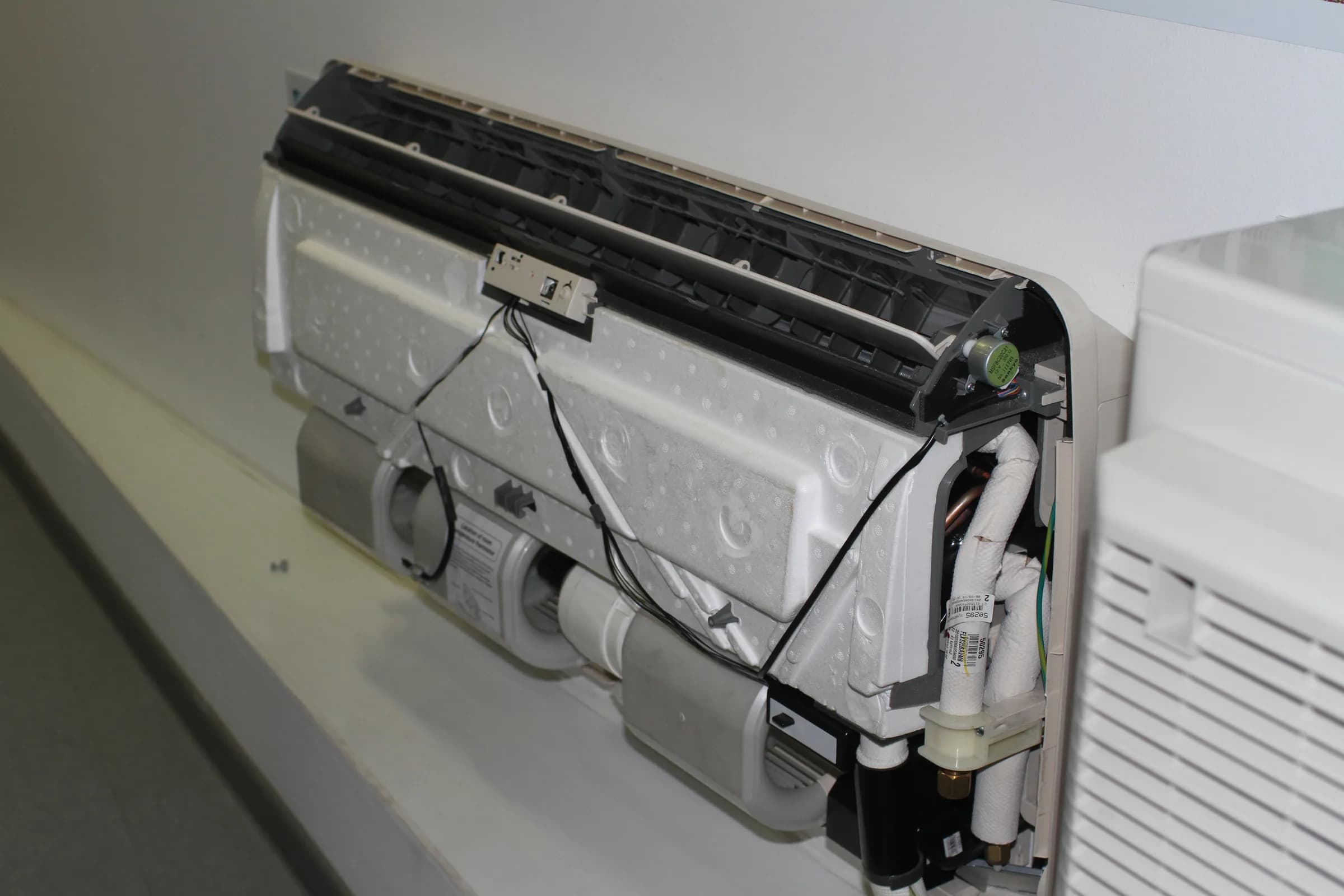

Открутите 4 винта крепления пластикового блока управления. Нужна крестообразная отвёртка.

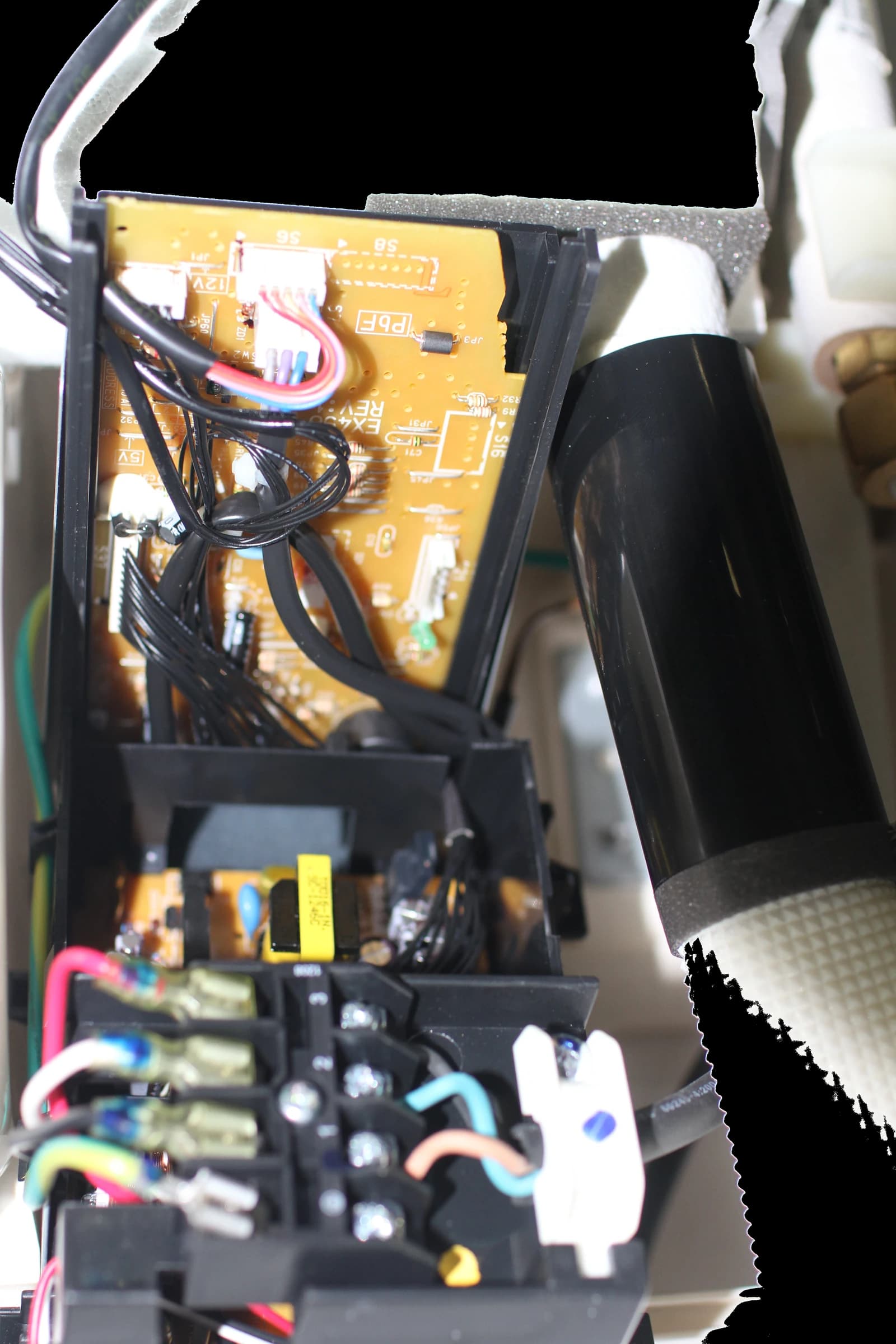

Снимите крышку блока управления для доступа к разъему S21 подключения внешних контроллеров.

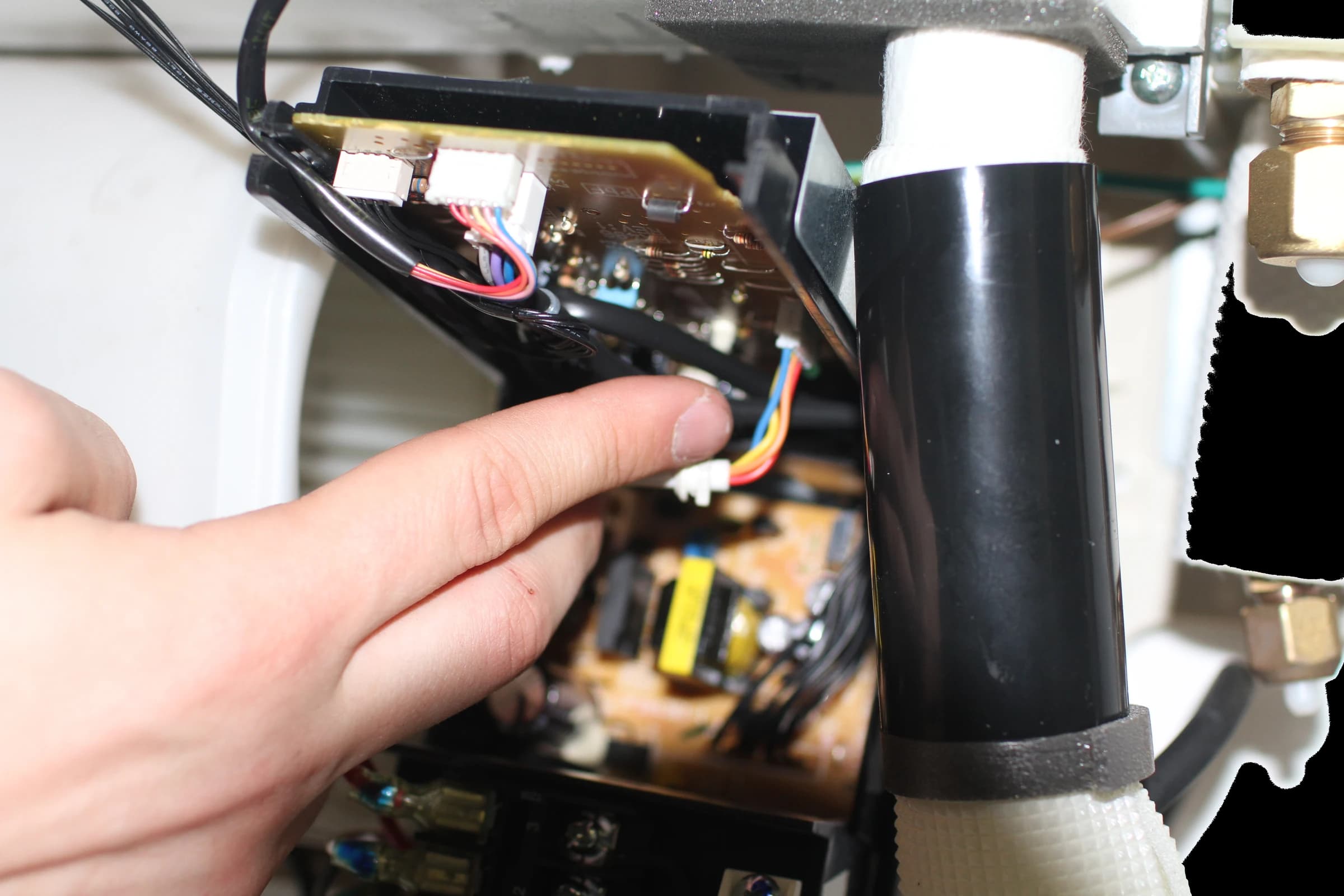

Подключите один конец разъема кабеля контроллера к разъему платы внутреннего блока, второй конец — к контроллеру.

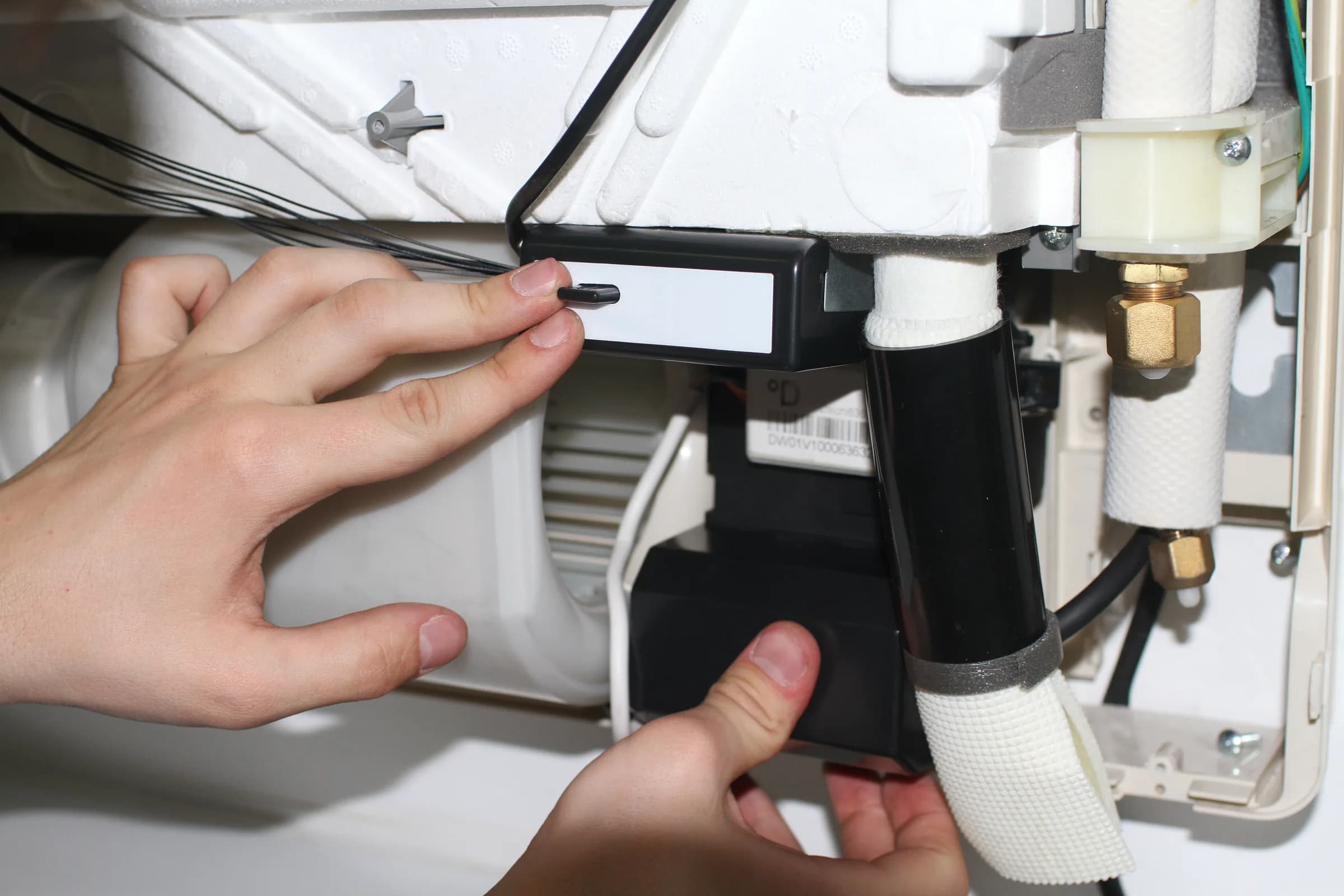

Закройте крышку блока управления, закрепите контроллер в пространстве внутреннего блока.

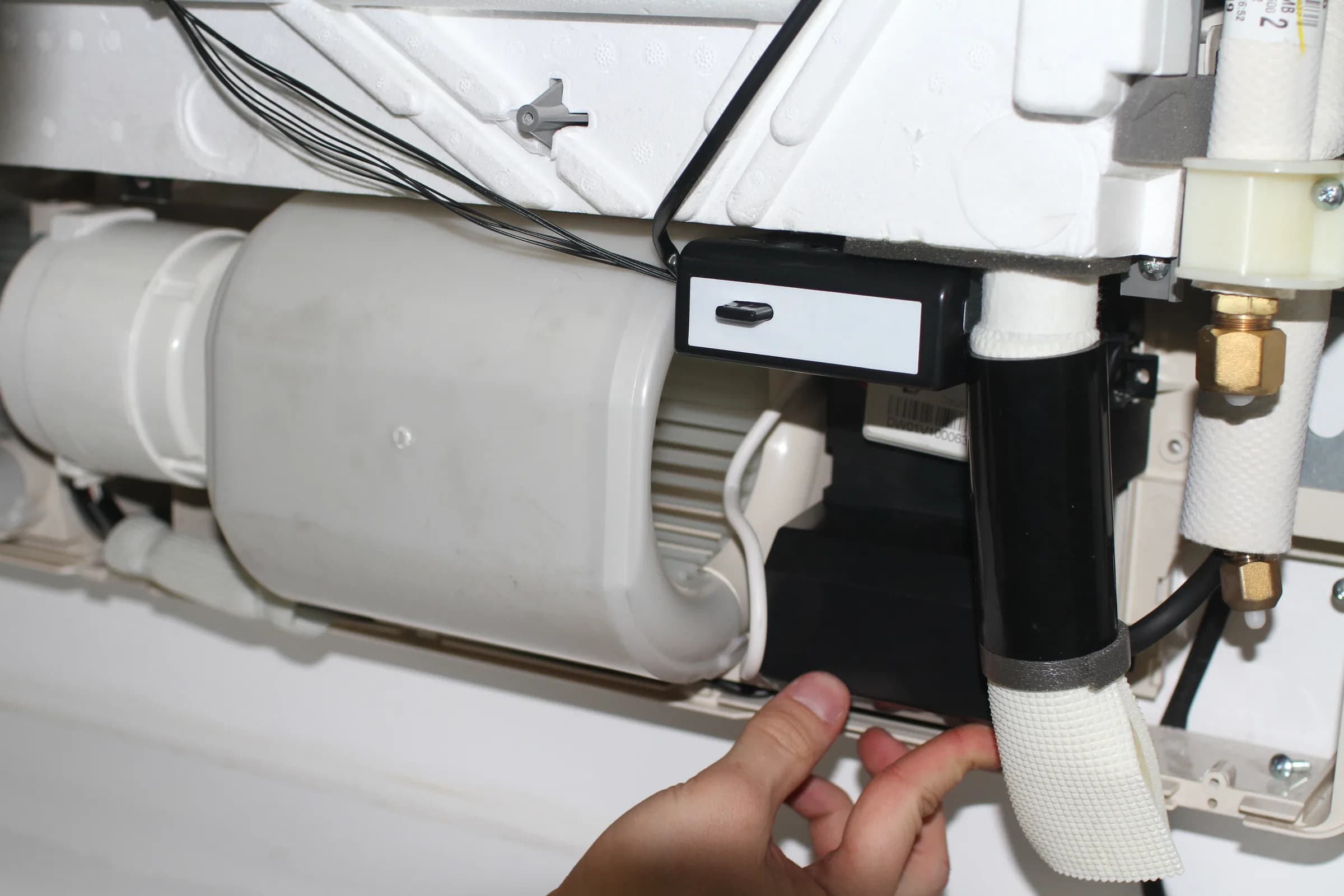

Закрепите блок управления кондиционера винтами. Нужна крестообразная отвёртка.

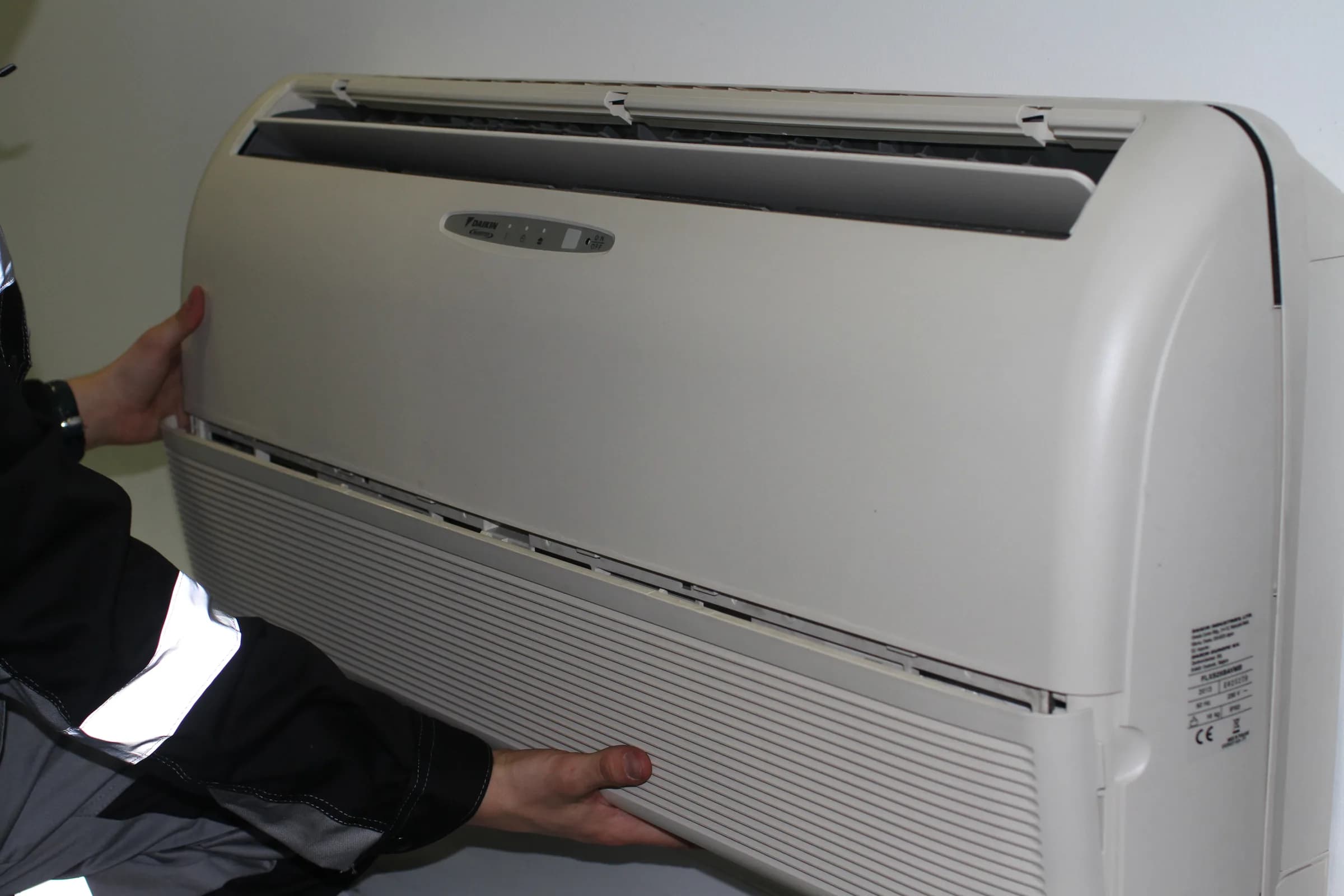

Соберите корпус внутреннего блока в обратном порядке.
Установка контроллера завершена.
Скачайте и установите приложение Daichi Comfort, добавьте контроллер и настройте управление кондиционером со смартфона. Подробно — в инструкции по подключению контроллера серии DW.
Если при установке возникли трудности, закажите установку контроллера специалистами Инженерного центра Daichi: 8 (800) 201-45-84 (звонок бесплатный).
